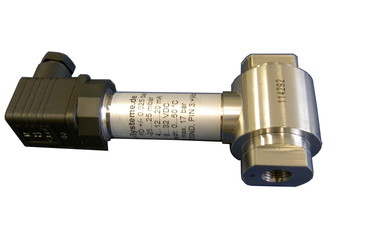

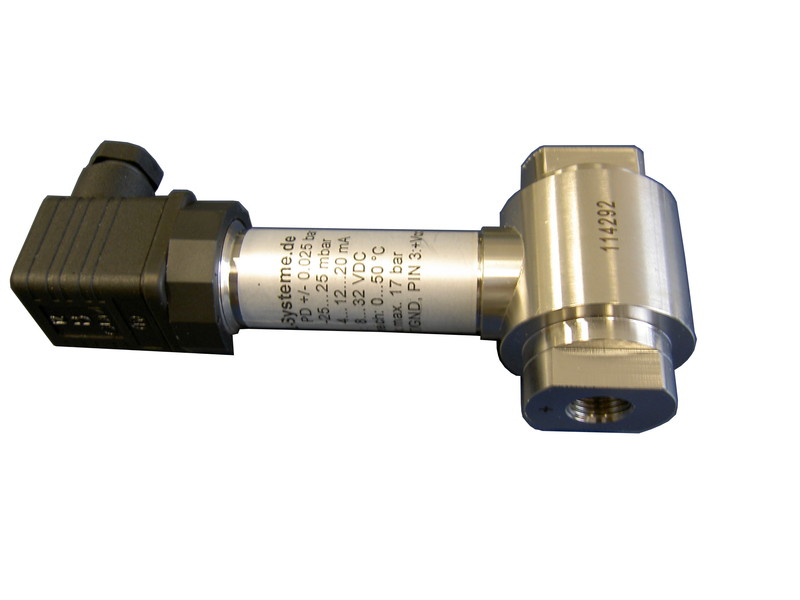

Differenzdruckaufnehmer
Differenzdrucksensor Differenzdruckwandler mit hoher einseitiger Überlast bis 17 bar bei kleinsten Messbereichen
Piezoresistive Differenzdrucksensoren Der Mess- und Referenzdruck wird an den beidseitigen G 1/4 Anschlüssen angeschlossen. Die Übertragung erfolgt über zwei rostfreie Profil-Stahlmembranen. Über ein Silikonpolster wird der jeweilige Druck widerstandsfrei auf beiden Seiten der Messzelle zugeführt. Die Messzelle, Membranen und Gehäuse sind aus Edelstahl hergestellt, die Dichtung aus Viton.
Technische Daten:
Type | Differenzdruck-Messbereich | Überlastgrenze in bar | einseitige Überlast Option |
---|---|---|---|
DP 15 | + 15….-15 mbar | 5 bar | 17 bar |
DP 25 | + 25 ... - 25 mbar | 5 bar | 17 bar |
DP 50 | + 50 ... - 50 mbar | 5 bar | 17 bar |
DP 100 | + 100 ... - 100 mbar | 5 bar | 17 bar |
DP 200 | 0 ... 200 mbar | 5 bar | 17 bar |
DP 500 | 0 ... 500 mbar | 5 bar | 17 bar |
DP 1000 | 0 ... 1000 mbar | 5 bar | 17 bar |
DP 2000 | 0 ... 2000 mbar | ||
DP 5000 | 0 ... 5000 mbar | ||
DP 10 | 0…10 bar | ||
DP 20 | 0…20 bar | ||
DP 25 | 0…25 bar | ||
Sensorsignal: | 4 ... 12 ... 20 mA 4 ... 20 mA oder 0 ... 5…10 V |
||
Speisung: | 15 ... 30 V | ||
Messgenauigkeit: | +/- 0,2 % v.E. |
Sensoren mit Strom-Signal = 2-Leiter-Technik
Sensoren mit Spannungsausgang = 3-Leiter-Technik
Messleitungsanschluss über Binder C 91 Gerätesteckdose, oder Hirschmannstecker DIN 43 650
Die Auswertung der Sensoren kann über alle unitCONTROL Digitalmessgeräte erfolgen.
So stehen unter anderem Messgeräte mit Maximalwertspeicher, Grenzwertrelais und auch mit weiteren Funktionen zur Messwertbearbeitung zur Verfügung.
Besonderheiten:
- Schnelles Ansprechverhalten
- kundenspezifische Sonderskalierung
Anwendungen:
- Füllstandsmessung
- Dichtheitsprüfungen
